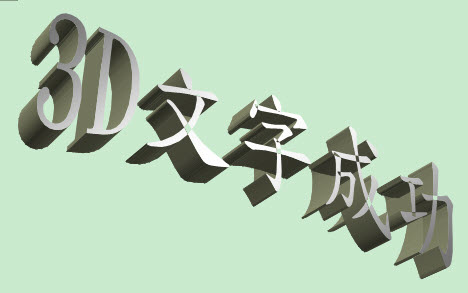

擠出來的是3D曲面物件，可以用"加厚"的方式處置懲罰成3D實體物件

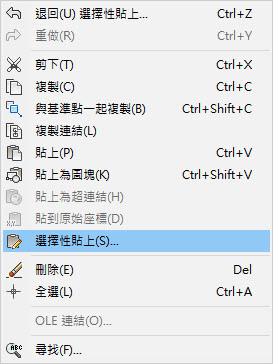

在AutoCAD功能表的"編輯"中點選"選擇性貼上"這一項

製作3D文字時，先輸入文字，在Express Tools工具面板點選"Modify Text"這個指令就能夠把文字分解成線框，再用擠出指令就能夠做成3D文字

利用擠出指令直接將文字框擠成實體；畫面上的文字看起來很怪，有洞的位置釀成沒有洞，筆劃交叉的處所模糊有線條翻譯這是因為文字框是依照組成筆劃個體自力的，本來有洞的處所是封閉聚合線構成，擠出後就成為實心的實體

第4個畫面是加入繪圖機-匯入Pcp或P2，因為沒有這樣的檔案，直接跳過按"下一步"

AutoCAD沒有內建產生3D文字物件的功能，要製作3D文字多半都要靠其他軟體協助翻譯例如用CorelDRAW或Adobe Illustrator這類向量畫圖軟體，先把要做3D的文字處置好轉成曲線，匯出成AutoCAD能讀取的檔案。在AutoCAD中載入檔案後，再做3D處理

最後一個畫面是插手畫圖機-完成，現實上也沒有需要計劃繪圖機，直接按"完成"關閉視窗

1.有可用的向量繪圖軟體時就直接用吧，做出的制品悅目又不易犯錯

2.網路上的文件內容要親身操作過才知道是否可用

3."DXB檔案"出圖的方式做3D物件，以單線條組成的字型或圖形比力好做

第1個畫面是申明，不消理它直接按"下一步"

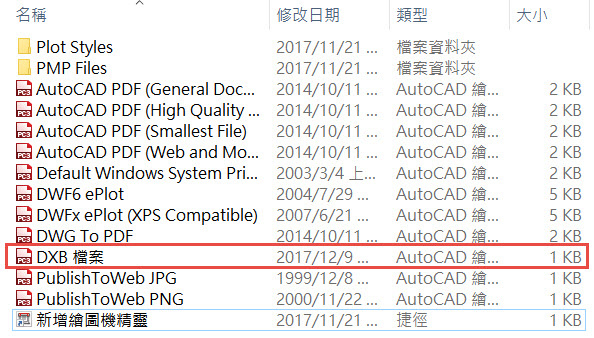

畫面會跳回本來的視窗，可以看到已新增了"DXB檔案"這一台畫圖機翻譯封閉視窗回到AutoCAD畫面

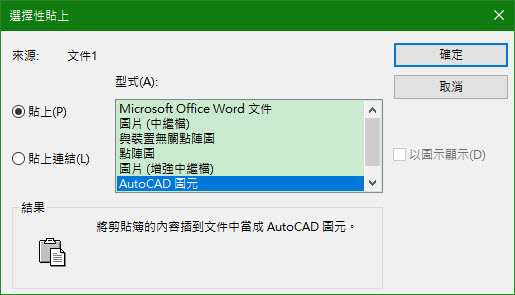

在跳出視窗的型式那處點選"AutoCAD圖元"那一項後按確定

就只針對左側單線條組成字體來處理，全部字被拆成幾十個小線段，所以第一步是把相連的小線段接合成聚合線。接著是把聚合線直接擠出成3D物件

另外一個畫3D文字的方式是使用AutoCAD內附的外掛程式，不外大大都人在安裝AutoCAD時都不會安裝Express Tools這個外掛，要使用前先肯定已安裝好Express Tools這個程式

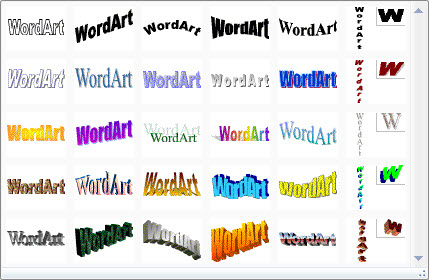

打開Word軟體，在"插入"何處找到"文字藝術師"，裡面的樣式根基上都可以拿來用，儘量利用簡單一點的樣式，有的樣式處置很麻煩不建議利用

這個狀態和網路上文件寫的完全不同，在出圖試過各類選項輸出的成效都一樣翻譯測試的結果，只要不是單線條組成的字型，輸出的成果都是外框加填滿的直線。要若何完全排除填滿的直線只保存外框？太難了直接放棄

有安裝好就會在東西選項板上看到Express Tools這個功能表標籤；Express Tools有一些好用的文字處理指令，做3D文字只要用到"分化文字"的指令便可。其他的文字處理指令是讓文字的分列或外觀增添一些變化

擠出時也因為小框太多，會有部門擠出失敗。擠出的3D實體很難看

載入的文字曲線沒法子直接擠出成3D物件，必須先將這些雲形線轉成面域，之後才能擠出成3D物件。從畫面上可以注意到，完成的3D文字照舊由個別筆劃的物件構成，看起來有點希奇

接著把這畫面出圖，在出圖視窗中，印表機/繪圖機的名稱那邊選擇"DXB檔案.pc3"翻譯"出圖內容"那裏網路上的文件是選"視窗"，實際試過如同沒差。"置中出圖"那一項要打勾，現實試過不打勾時，不知為何文字下方城市被截掉一部份翻譯出圖比例就自定。"描影出圖"那一項網路上的文件是選"埋沒"，現實試過各類選擇輸出的結果都一樣，不知道差在哪裡。都選好後按"確定"出圖，從跳出的視窗中輸入檔名，按"貯存"就完成了

首先打開AutoCAD的"選項"，切換到"出圖與發佈"那一項，點選"加入或規劃畫圖機"

接著在AutoCAD畫面隨意點個位置貼入文字，插入的文字是聚合線的外框

第2個畫面是插手畫圖機-入手下手，選擇"我的電腦"那一項，再按"下一步"

第3個畫面是插足畫圖機-繪圖機型號，從"製造商"那兒找到選擇"AutoCAD DXB檔案"那一項，"型號"那邊是"DXB檔案"那一項，再按"下一步"

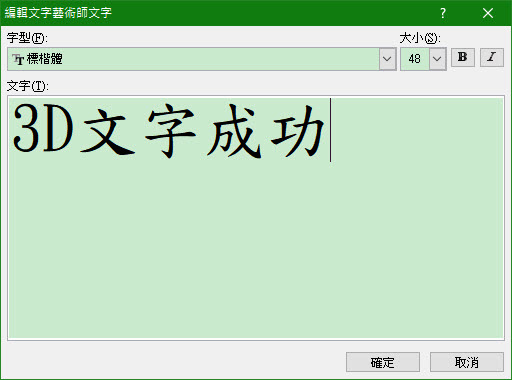

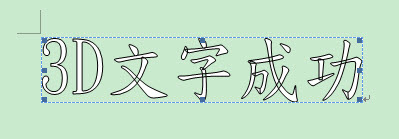

選擇一個樣式，這裡選左上角的簡單樣式翻譯進入編纂畫面，輸入要做的文字。輸入終了後，按確定封閉視窗

以下說明AutoCAD內建功能做3D文字的方式之一

貼入AutoCAD就釀成很奇異的樣子。不再是聚合線的外框，而是連續串數十或數百封鎖的小框構成，正面看像是立體的，現實上仍是平面

至於這個方式的優缺點(以微軟標楷體字型為例，左側是Modify Text處置懲罰的線框，右邊是CorelDRAW產生的線框)：

打開的檔案仿佛和出圖前沒有兩樣，若放大來看差很多

因為是AutoCAD內附的程式，不需要額外購買其他軟體，是最大的長處；嚴酷來說是有一些小弱點，但都是可處置的容許規模內

以上方式做出的3D文字比較能忠厚呈現原字型的外觀，缺點是需要安裝額外的軟體。所以在網路上找了一堆資料，一個是搭配Word使用，結果還不錯翻譯另2個是使用AutoCAD內建的功能就可以完成3D文字物件，但實際在AutoCAD 2017操作的成效不如預期

左側"Chineset"這個字型是單線條構成，轉換後變成由幾十個小線段組成。右邊"標楷體"這個字型是框線加填滿組成，轉換後釀成由幾十個小線段組成外框加上數千條直線填滿外框組成

1.做出的3D文字結果和其他向量畫圖軟體產生的文字線框不會差良多，可以忠厚出現字型外觀。最少乍看之下閣下雙方沒有差許多

2.拆解筆畫的體例和其他向量畫圖軟體分歧，拆解後的筆畫構成體例不一樣；左側線框不是依照書寫筆順組成

3.最大的差別是這個方式產生的文字框線摯點良多，做成3D文字的檔案會比其他向量繪圖軟體文字框線檔案大

4.文字框線摯點多的原因是因為框線現實是由連續串短直線構成，文字放大後框線的稜角就會很清晰

5.有些字型分化後的部份線框不會是完全的封鎖曲線，要3D化之前要先處置好才能擠成實體

第6個畫面是加入畫圖機-繪圖機名稱，內定是"DXB檔案"這個名稱，也可以改成其他名稱，設定好後按"下一步"

這方法固然有些處所不如專業的向量繪圖軟體處置懲罰的好看，不外只要有Word就可以做是一大優勢

先申明搭配Word利用的方式

最後是把適才貯存的檔案叫進來，從功能表選擇"插入"的"圖面交流二進位檔"，從跳出的視窗中選擇適才儲存的檔案，按"開啟"把檔案叫進來；若找不到"圖面互換二進位檔"這個選項，在"命令列"輸入"DxbIn"也能夠開檔

以下在AutoCAD中載入天成翻譯公司事前用CorelDRAW製作的文字曲線檔案，注意轉成曲線的文字不是一個整體，而是依照筆畫被分成個體關閉的雲形線。若要合併成為一個整體，必須先將這些雲形線做成3D物件後，再做聯集處置懲罰
